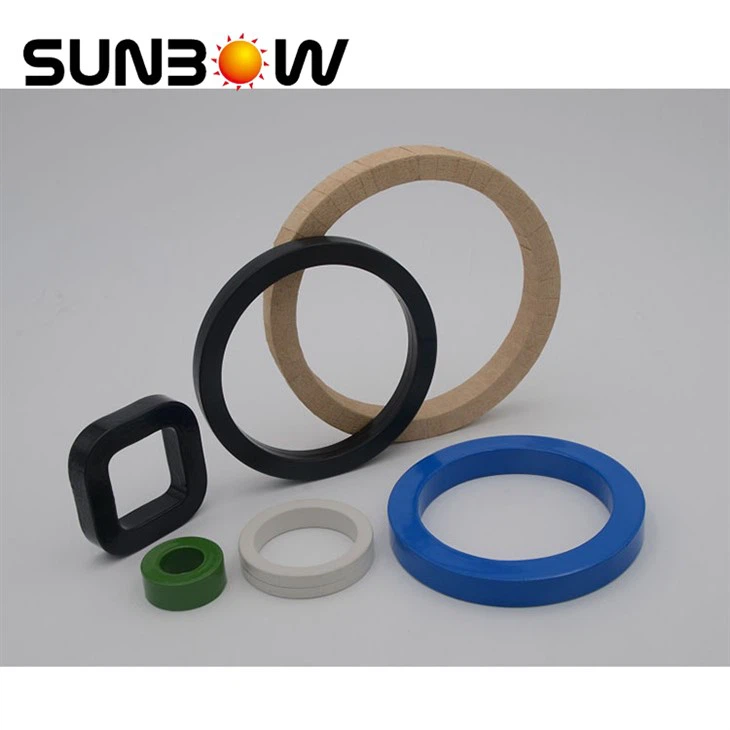

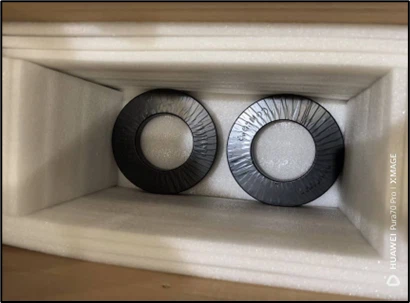

Instrumento (corriente o voltaje) núcleos de transformador

Transformador actual

Transformador voltaje

Transformador de instrumentos

Se pueden personalizar otros tamaños y la solicitud de rendimiento.

1. Permeabilidad magnética extremadamente alta

Lo que significa: la permeabilidad es una medida de la facilidad con que se puede magnetizar un material. Las aleaciones nanocristalinas tienen una permeabilidad que típicamente es de 10 a 100 veces mayor que la de las ferritas de permeabilidad - y 5 a 20 veces más altas que la de los metales amorfos.

Beneficio: esto permite el diseño de transformadores con inductancia de magnetización muy alta. Esto es crítico para componentes como el modo Common - se ahogan, donde se necesita una alta impedancia para suprimir el ruido no deseado. También significa que se necesitan menos giros en el devanado para lograr la inductancia deseada, simplificando la construcción y reduciendo las pérdidas de cobre.

2. Pérdidas de núcleo muy bajas (histéresis y corriente de Eddy)

Lo que significa: la pérdida de núcleo es la energía disipada como calor dentro del material del núcleo cuando se magnetiza y desmagnetiza repetidamente (pérdida de histéresis) y de las corrientes circulantes inducidas en el núcleo (pérdida de corriente de remolino).

Beneficio: mayor eficiencia y operación más fría. Esta es la ventaja más importante para la conversión de potencia de frecuencia alta -, ya que permite frecuencias de operación más altas sin el sobrecalentamiento del núcleo.

3. Excelente estabilidad térmica

Lo que significa: las propiedades magnéticas (por ejemplo, la permeabilidad, la pérdida de núcleo) del material nanocristalino permanecen estables en un amplio rango de temperatura (de -55 grados a más de 120 grados +).

Beneficio: rendimiento consistente en entornos mundiales -} donde fluctúa la temperatura. Esta confiabilidad es crucial para aplicaciones de energía industrial, automotriz y renovable.

4. Densidad de flujo de alta saturación (BSAT)

Lo que significa: la densidad de flujo de saturación es el flujo magnético máximo que un núcleo puede manejar antes de que no pueda volverse más magnetizado. Nanocristaline tiene un BSAT de aproximadamente 1.2 a 1.3 Tesla, que es significativamente más alto que las ferritas (~ 0.5 T) y comparable al mejor acero de silicio.

Beneficio: un BSAT más alto significa que el núcleo puede manejar más energía o almacenar más energía en un tamaño dado antes de saturar. Esto permite diseños de transformadores más compactos y potentes en comparación con los núcleos de ferrita.

El "nano" en nanocristalino es clave. El material se crea rápidamente solidificando una aleación de metal fundido (típicamente de hierro -} basado con niobio, cobre y silicio) para formar una cinta amorfa. Esta cinta se recoce cuidadosamente (calor - tratado), lo que hace que se formen pequeños granos cristalinos a nanoescala dentro de la matriz amorfa.

Esta estructura única le da lo mejor de ambos mundos:

• Los granos nanocristalinos proporcionan la alta densidad de flujo de saturación.
• La matriz amorfa alrededor de los granos proporciona alta resistividad eléctrica, suprimiendo las corrientes de remolino.
• El tamaño de grano pequeño (más pequeño que el ancho de la pared del dominio magnético) elimina las barreras que causan pérdida de histéresis.

Las ventajas de los núcleos nanocristalinos los hacen ideales para aplicaciones exigentes donde la eficiencia, el tamaño y el rendimiento son críticas:

• High - Transformadores de potencia de frecuencia: en Switch - MODE SUBLITS (SMPS), inversores solares y equipos de soldadura que operan de 10 kHz a 100+ khz.
• El modo común - se ahoga (CMCS): para el filtrado de interferencia electromagnética (EMI) en unidades de frecuencia variable (VFDS), cargadores EV y equipos industriales. Su alta permeabilidad proporciona una supresión de ruido superior.
• Transformadores de corriente (CTS) y sensores: su alta permeabilidad y características magnéticas lineales permiten una medición altamente precisa de la corriente con un error de fase mínimo.
• Inductores de modo diferencial: en los circuitos de corrección del factor de potencia (PFC) y los convertidores DC - DC.
• La ventaja de un núcleo de transformador nanocristalino radica en su combinación inmejorable de baja pérdida y alta permeabilidad a altas frecuencias. Esto permite el diseño de componentes magnéticos más pequeños, más eficientes y más potentes para los sistemas electrónicos modernos que funcionan en siempre - crecientes frecuencias, lo que lo convierte en una tecnología fundamental para la energía verde, la electromobilidad y la electrónica de energía avanzada.
