Núcleos amorfos

Su fabricante profesional de núcleos amorfos en China

Sunbow Group se especializa en el diseño, desarrollo y producción de láminas de acero al silicio, nanocristalinas y amorfas de nuevo tipo y otros materiales magnéticos y productos relacionados. Los principales productos de la compañía incluyen varios tipos de cintas amorfas, nanocristalinas y núcleos de transformadores de corriente de alto y bajo voltaje, núcleos de transformadores de corriente de precisión, núcleos de inductores de modo común, núcleos de inductores PFC, núcleos de transformadores de potencia de alta frecuencia y dispositivos relacionados.

Soluciones personalizadas

Estamos a la vanguardia de un enfoque basado en el diseño para ofrecer soluciones desafiantes y personalizadas para núcleos o componentes magnéticos para producción. Ya sea que su necesidad sea simple o compleja, podemos desarrollar una solución para lograr sus objetivos. Con expertos internos podemos diseñar, desarrollar y probar prototipos que cumplan con los requisitos ambientales y de rendimiento de su aplicación.

Equipo avanzado

La empresa cuenta con equipos avanzados, como hornos de fundición al vacío a gran escala, cintas de pulverización a presión, varios hornos de recocido magnético y una estrecha cooperación con instituciones de investigación científica y universidades nacionales, lo que garantiza la capacidad de I+D de la empresa y la calidad del producto.

Calificaciones completas

En la actualidad, la empresa cuenta con dos bases de producción, con varias tecnologías patentadas y ha obtenido la certificación del sistema de gestión de calidad ISO9001 e IATF16949. Todos los productos han pasado ROHS, SGS y otras certificaciones de protección ambiental.

Amplia gama de aplicaciones

La empresa presta servicios principalmente a los campos de vehículos de nueva energía, generación de energía fotovoltaica, generación de energía eólica, electrodomésticos inteligentes, medidores inteligentes, carga inalámbrica y diversos suministros de energía, inversores, inductores de filtro y materiales de protección en las industrias emergentes estratégicas nacionales.

Introducción de núcleos amorfos

El núcleo amorfo es un material magnético blando. Se produce mediante la avanzada tecnología de rápida solidificación del metal fundido. Consiste en pilas de laminaciones hechas de acero al silicio. El núcleo amorfo contiene excelentes propiedades magnéticas, propiedades mecánicas, alta resistividad eléctrica y propiedades electromecánicas.

Ventajas de utilizar núcleos amorfos

●Alta permeabilidad
●Alta densidad magnética
●Reducción de pérdidas de distribución y núcleo.
●Amplia gama de propiedades de frecuencia
●Fuerzas de baja coercitividad
●Baja pérdida sin carga
●Bajo aumento de temperatura
●Precio asequible
●Excelente resistencia a la corrosión.
●Altas tolerancias de ondas armónicas

Las características de los núcleos amorfos

Un núcleo amorfo, también conocido como núcleo C amorfo o núcleo tipo C amorfo, es un tipo de núcleo de transformador hecho de un material amorfo. Los materiales amorfos son sólidos no cristalinos que no tienen una estructura atómica regular y repetitiva como los materiales cristalinos. En cambio, sus átomos están dispuestos en una disposición desordenada y aleatoria.
Los núcleos C amorfos están hechos de una tira delgada de material amorfo que se enrolla hasta darle forma cilíndrica. El material suele estar hecho de una aleación metálica, como hierro, cobalto o níquel, con pequeñas cantidades de otros elementos como boro, silicio y fósforo.
Los núcleos C amorfos tienen varias ventajas sobre los núcleos de transformadores tradicionales fabricados con materiales cristalinos, como el acero al silicio o el acero eléctrico. Tienen una menor pérdida de núcleo, lo que significa que son más eficientes y generan menos calor durante el funcionamiento. También tienen una mayor densidad de flujo de saturación, lo que permite el uso de núcleos más pequeños en transformadores y otros dispositivos eléctricos.
Los núcleos C amorfos se utilizan en una variedad de aplicaciones, incluidos transformadores, inductores y bobinas de choque. Son particularmente útiles para aplicaciones de alta frecuencia y baja potencia, ya que tienen una baja pérdida en el núcleo y una alta densidad de flujo de saturación.

Diferencias entre transformadores eléctricos con núcleo amorfo y núcleo de acero al silicio

Composición del material

●Núcleo amorfo:Los núcleos amorfos están hechos de un material desordenado y no cristalino. Por lo general, están compuestos de aleaciones a base de hierro con elementos como silicio, boro y fósforo. Esta estructura única les confiere propiedades magnéticas específicas.
●Núcleo de acero al silicio:Los núcleos de acero al silicio están hechos de tiras delgadas de acero al silicio recubiertas o laminadas para reducir las pérdidas por corrientes parásitas. Estos núcleos de acero tienen una estructura cristalina con dominios magnéticos alineados.

Propiedades magnéticas

●Núcleo amorfo:Los núcleos amorfos tienen menores pérdidas en comparación con los núcleos de acero al silicio, lo que significa que experimentan menos pérdida de energía debido a la histéresis y las corrientes parásitas durante el funcionamiento del transformador.
●Núcleo de acero al silicio:Los núcleos de acero al silicio tienen mayores pérdidas en el núcleo debido a corrientes parásitas y pérdidas por histéresis, lo que resulta en un mayor consumo de energía y potencial calentamiento durante la operación.

Eficiencia

●Núcleo amorfo:Los transformadores con núcleos amorfos tienden a ser más eficientes debido a sus menores pérdidas en el núcleo. Esto puede conducir a un menor consumo de energía y temperaturas de funcionamiento más bajas.
●Núcleo de acero al silicio:Los transformadores con núcleos de acero al silicio tienen pérdidas relativamente mayores, lo que puede afectar su eficiencia y provocar una mayor generación de calor.

Costo

●Núcleo amorfo:Los materiales de núcleo amorfo pueden ser más costosos de producir que el acero al silicio, lo que puede hacer que los transformadores que utilizan núcleos amorfos sean más costosos.
●Núcleo de acero al silicio:El acero al silicio es un material más rentable, lo que puede hacer que los transformadores que utilizan núcleos de acero al silicio sean más asequibles.

Aplicaciones

●Núcleo amorfo:Los transformadores de núcleo amorfo se utilizan a menudo en aplicaciones donde la eficiencia energética es una máxima prioridad, como en transformadores de distribución y ciertas aplicaciones industriales.
●Núcleo de acero al silicio:Los transformadores con núcleo de acero al silicio se utilizan comúnmente en una amplia gama de aplicaciones, incluida la distribución de energía, la transformación de voltaje y diversos procesos industriales.

Tamaño y peso

Núcleo amorfo:Los núcleos amorfos pueden ser físicamente más pequeños y livianos en comparación con los transformadores con núcleos de acero al silicio de clasificaciones similares, debido a sus menores pérdidas en el núcleo.

Nivel de ruido

Núcleo amorfo:Los transformadores con núcleos amorfos tienden a producir menos ruido audible durante el funcionamiento en comparación con los transformadores con núcleos de acero al silicio, principalmente debido a sus menores pérdidas y vibración.

Propiedades magnéticas

Densidad de flujo operativo:
Monofásico típico: 1,3 – 1,4 Tesla
Trifásico típico: 1,25 – 1,35 Tesla

Saturación:
Inducción (T) como yeso: 1,56

Pérdida de núcleo sin carga y potencia excitante:
En la condición de prueba de 1,3T, 50Hz, pérdida específica menor o igual a 0.18W/kg; potencia de excitación específica Inferior o igual a 0,45VA/kg.
En la condición de prueba de 1,3T, 50Hz, pérdida específica menor o igual a 0.20W/kg; potencia de excitación específica Inferior o igual a 0,60VA/kg.
La pérdida sin carga y la potencia excitante del núcleo Evans trifásico serán aproximadamente un 25% mayores y variarán según el diseño específico.

Propiedades físicas

Factor de espacio central:
Mínimo garantizado: 86%

Densidad:
g/cm3 como modelo: 7,19
Estándares de diseño básicos:

Ancho de la cinta (A): 142 mm, 170 mm, 213 mm
Reconstrucción del núcleo (B): 0~300 mm; máximo
Ancho de ventana (C): 55~1500 mm; tolerancia: +3/-0m
Altura de la ventana (D): 180~2000 mm; tolerancia: +3/-0mm
Construcción conjunta (G): B x 1,10~1,20 mm
Radio de ventana (R): 6,4 +/-1.5mm
Longitud de corte de la capa más externa: no más de 100000 mm
Temperatura de servicio continuo: 150ºC

La superficie del núcleo está recubierta con resina epoxi, de no más de 2 mm de espesor por lado, (Dimensión (H)) Ancho de la cinta +4 mm.

Diferentes tipos de núcleos amorfos

Núcleo nanocristalino toroide
Las aleaciones nanocristalinas de hierro se componen de hierro, silicio, boro, niobio y cupro. La aleación amorfa a base de hierro que contiene Cu y Nb formará una estructura de grano muy fina cuando se recuece por encima de la temperatura de cristalización. El tamaño del grano es de sólo 10-20 nanómetros y esta aleación amorfa puede formar materiales cristalinos mediante un recocido de cristalización especial que se denominan aleaciones nanocristalinas. Los materiales nanocristalinos tienen excelentes propiedades de alta intensidad de inducción magnética de saturación, alta permeabilidad, baja coercitividad, baja pérdida y buena estabilidad, alta tenacidad, resistencia al desgaste y a la corrosión, etc. Debido a que los materiales nanocristalinos tienen un rendimiento y precio óptimos en materiales magnéticos blandos metálicos, Puede reemplazar el acero al silicio, la premalloy y las ferritas para ser los materiales ideales para transformadores de media y alta frecuencia, inductores mutuos y componentes de inductancia.

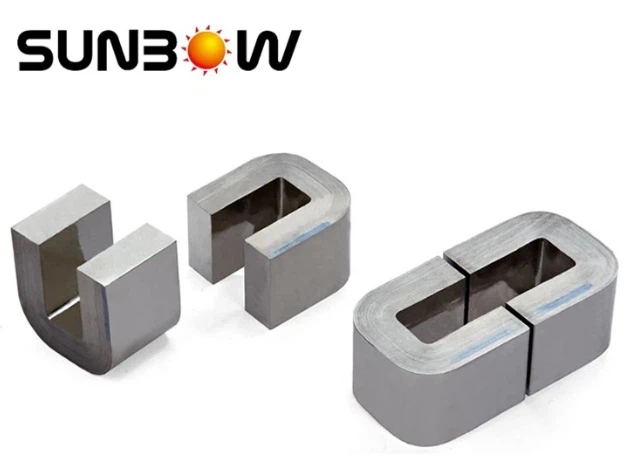

Núcleo C
El núcleo de aleación amorfa de tipo C tiene las ventajas de una estructura simple, un conveniente ensamblaje de bobina, un conveniente ajuste de inductancia, etc. Los núcleos de aleación amorfa de tipo C tienen características de alta permeabilidad magnética y baja pérdida de hierro en el rango de frecuencia de 5 KHz{{3 }}KHz, se usa ampliamente como inductor de filtro en el circuito inversor de la industria solar fotovoltaica.

Núcleo de corte toroidal amorfo a base de Fe
Los núcleos de corte toroidal son núcleos Metglas fabricados con Metglas a base de hierro. Tienen una gran inducción de saturación elevada y una alta permeabilidad, lo que permite el uso de tamaños más pequeños recubiertos con núcleos encajonados. Estos núcleos de corte toroidal amorfo a base de Fe necesitan transformadores de retorno, inductores de CC y bobinas de refuerzo PFC para sus aplicaciones.

Núcleo de corte rectangular amorfo a base de Fe
Estos núcleos de corte rectangular tienen muchas propiedades excepcionales. Tienen una alta inducción de saturación que permite que el volumen del núcleo disminuya. También tiene un cabezal de aire que ayuda a la propiedad de polarización de CC. También tiene una baja pérdida en el núcleo, lo que permite un aumento de baja temperatura. Por último, pero no menos importante, la característica más importante, su forma rectangular, facilita el montaje de la bobina.

Núcleos inductores de filtro amorfo a base de Fe
Los núcleos de filtro amorfos a base de Fe tienen propiedades como alta frecuencia, baja pérdida de núcleo, rango de permeabilidad e inductancia estable. Tiene una densidad de flujo de saturación muy alta y una excelente propiedad de polarización Anti-DC. Sólo necesita menos vueltas. No sólo eso, sino que tiene una excelente conductividad; sin embargo, este es un componente costoso. El núcleo nanocristalino tiene algunas de las mejores características, como buena eficacia de filtrado, volúmenes y tamaños pequeños y menos vueltas de alambre de cobre.

Núcleo de transformador de corriente híbrido anti-CC
Este núcleo de transformador de corriente híbrido anti-CC comprende un núcleo de aleación amorfa y un núcleo nanocristalino. Esto puede detectar la señal de CA con precisión mientras resiste el componente de CC. Estos núcleos de transformadores de corriente híbridos anti-CC resisten altamente el rendimiento de CC y tienen la mejor característica de temperatura. También tiene un rendimiento de alto costo. Para instalar este núcleo se requieren dos cosas importantes; los medidores de energía y medición del sistema de energía eléctrica.

Aplicaciones industriales centrales amorfas

Los núcleos magnéticos amorfos permiten a los fabricantes de equipos originales disminuir el tamaño de los componentes y reducir el peso sin dejar de mejorar el rendimiento eléctrico. Estos beneficios hacen de los núcleos amorfos una excelente opción para aplicaciones de alta frecuencia como inversores, variadores de velocidad ajustable y fuentes de alimentación tanto de modo conmutado como ininterrumpible (SMPS y UPS). Las aplicaciones adicionales incluyen:

Transformadores de CA y CC

Inductores

Choques de modo común y modo diferencial

amplificadores magnéticos

Elementos del núcleo amorfo

Alta eficiencia energética/alta resistencia eléctrica
El material del núcleo tiene alta susceptibilidad magnética, muy baja coercitividad y alta resistencia eléctrica. La alta resistencia y las finas láminas conducen a bajas pérdidas. En el lado negativo, el núcleo amorfo tiene una inducción de saturación más baja.

Estructura sólida y fuerte
El núcleo amorfo tiene alta resistencia. Se puede preparar de diversas formas, como enfriando rápidamente desde el estado fundido.

Protección de inteligencia
Los avances en electrificación han dado lugar a mayores eficiencias en toda una gama de nuevas soluciones de mercado. El material magnético del núcleo existente a menudo tiene dificultades para disipar menos energía con una alta densidad de flujo y baja coercitividad.

Núcleos amorfos para inductores y choques PFC

Los núcleos cortados amorfos están hechos de materiales de vidrio metálico sin una estructura cristalina (como se ve en los aceros al silicio, las aleaciones permanentes, el ortonol y los núcleos nanocristalinos). La estructura atómica amorfa da como resultado una resistividad mucho mayor que la que exhiben las aleaciones cristalinas; por lo tanto, los núcleos de corte amorfo ofrecen una excelente respuesta de frecuencia y eficiencia.
Caracteristicas claves:
●Composición: Fe•Si•B
●Formas: Núcleos cortados
●Densidad de flujo (T): 1,56
Los núcleos cortados amorfos son una solución de elección para aplicaciones de alta frecuencia y bajas pérdidas, como fuentes de alimentación ininterrumpida (UPS), bobinas de corrección del factor de potencia (PFC) SMPS, inductores de filtro y transformadores e inductores de potencia de alta frecuencia. En comparación con los núcleos de ferrita, los núcleos amorfos proporcionan un rango de temperatura operativa más amplio, una capacidad de flujo mucho mayor y una impedancia significativamente mayor a altas frecuencias. Los núcleos de corte amorfo son fuertes tanto en compresión como en tensión. Resisten la fractura y la corrosión.
Actualmente disponible en núcleos cortados (forma de C). Toroides y núcleos divididos disponibles bajo pedido.

Nuestros Certificados

Todos los productos han pasado ROHS, SGS y otras certificaciones de protección ambiental.

productcate-749-300

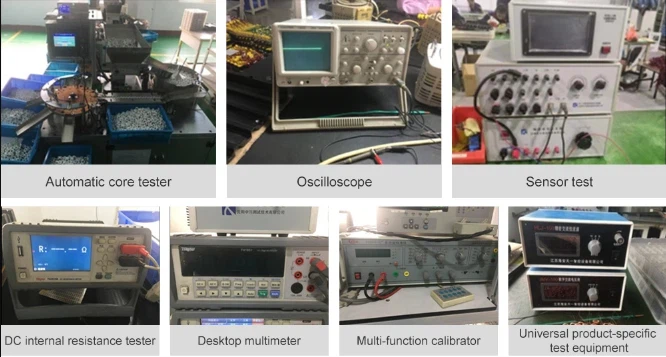

Nuestro equipo de prueba

productcate-666-357 productcate-665-357

Problema común de los núcleos amorfos

P: ¿Cuáles son las desventajas de utilizar metal amorfo?

R: En el lado negativo, las aleaciones amorfas tienen una inducción de saturación más baja y, a menudo, una magnetoestricción más alta en comparación con el acero eléctrico de hierro-silicio cristalino convencional.

P: ¿Cuál es la diferencia entre núcleo amorfo y núcleo de ferrita?

R: El metal magnético amorfo tiene una alta permeabilidad debido a que no tiene anisotropía magnética cristalina. Mientras que los núcleos de ferrita típicos solo pueden funcionar hasta un nivel de saturación de flujo (Bsat) de 0.49 Tesla, los núcleos de metal amorfo pueden funcionar a 1,56 Tesla.

P: ¿Cuáles son las ventajas del transformador de núcleo amorfo?

R: Un núcleo amorfo en un transformador tiene varias ventajas y desventajas. Ventajas: Pérdida del núcleo reducida: el núcleo amorfo tiene una pérdida por histéresis y una pérdida por corrientes parásitas más bajas, lo que resulta en una reducción de la pérdida del núcleo. Mejora de la eficiencia: la reducción de las pérdidas en el núcleo conduce a un aumento de la eficiencia del transformador.

P: ¿Qué son los materiales magnéticos amorfos?

R: Los materiales magnéticos blandos amorfos en general son aleaciones de metales ferromagnéticos como Fe, Co, Ni con las adiciones de B, P, C, Si para amorfizar las aleaciones que además fueron aleadas por los elementos de los grupos de transición como V, Nb, Ta. , Cr, Mo y Mn.

P: ¿Es caro el metal amorfo?

R: El corte y conformado de laminaciones de metal amorfo es costoso debido al mayor desgaste de las herramientas por su dureza (sobre C-80 Rockwell), y al ser muy delgadas hay mayor número de operaciones de estampado, y el material no se apila. también.

P: ¿Cuál es el propósito del metal amorfo?

R: Los metales amorfos combinan propiedades materiales únicas. Esto los hace predestinados para una amplia gama de aplicaciones innovadoras de alta tecnología en diversas industrias como la aeroespacial, la tecnología médica, la robótica o la movilidad eléctrica.

P: ¿Por qué necesitas un núcleo de ferrita?

R: Un núcleo de cable de ferrita está diseñado para limpiar el ruido (señal) de modo común generado por una línea de señal o un cable de alimentación. ¿Cómo funcionan los núcleos de ferrita? Los núcleos de ferrita se utilizan para suprimir las emisiones electromagnéticas bloqueando el ruido de baja frecuencia y absorbiendo el ruido de alta frecuencia. Esto evita interferencias electromagnéticas.

P: ¿Cuáles son las características de los metales amorfos?

R: Los metales amorfos no son cristalinos y tienen una estructura similar al vidrio. Pero a diferencia de los vidrios comunes, como los de ventanas, que suelen ser aislantes eléctricos, los metales amorfos tienen buena conductividad eléctrica y pueden mostrar brillo metálico.

P: ¿Cuál de las siguientes son las características del transformador de núcleo amorfo?

R: El transformador con núcleo amorfo es altamente eficiente eléctricamente. La característica especial de los transformadores amorfos es que los materiales utilizados en los transformadores de núcleo amorfo son altamente susceptibles magnéticamente, tienen una baja coercitividad y una alta resistencia eléctrica.

P: ¿Cuáles son las propiedades físicas del amorfo?

R: Los sólidos amorfos tienen dos propiedades características. Cuando se escinden o se rompen, producen fragmentos con superficies irregulares, a menudo curvas; y tienen patrones mal definidos cuando se exponen a rayos X porque sus componentes no están dispuestos en una matriz regular. Un sólido amorfo y translúcido se llama vidrio.

P: ¿Cuál es la composición del núcleo amorfo?

R: Los transformadores de metal amorfo se fabrican a partir de un núcleo de cinta amorfa a base de Fe. La cinta amorfa está compuesta principalmente de hierro, con pequeños porcentajes de silicio y boro (Fe78, B13 y Si9) mediante un enfriamiento rápido del metal fundido a una velocidad de 106 grados por segundo.

P: ¿Cuáles son 3 ejemplos de amorfo?

R: Respuesta: Plásticos, vidrio, caucho, vidrio metálico, polímeros, gel, sílice fundida, alquitrán de brea, lubricantes de capa fina y cera son ejemplos de sólidos amorfos.

P: ¿Cuál es la diferencia entre núcleos amorfos y nanocristalinos?

R: Los núcleos nanocristalinos y amorfos están fabricados a partir de aleaciones metálicas desarrolladas con alta tecnología, otorgando un conjunto particular de características a estos materiales. El diferencial está en su microestructura amorfa de aleación, microestructura similar al vidrio, que se obtiene con el uso de la técnica de spinning-melt. Al final del proceso de producción, los núcleos amorfos quedan con una estructura de vidrio metálico, mientras que los núcleos nanocristalinos obtienen una estructura refinada de granos magnéticos nanométricos dispersos en una matriz metálica amorfa.

P: ¿Qué es un núcleo C amorfo?

R: El núcleo C amorfo es adecuado para uso de alta energía, el núcleo tipo C es fácil de instalar y fácil de enrollar alambre de cobre. Alta densidad de flujo de saturación, baja pérdida del núcleo. Ampliamente utilizado para filtros de inversores solares, transformadores de media frecuencia, inductores de salida y coque PFC.

P: ¿Cuál es la importancia del transformador de núcleo amorfo desde el punto de vista de la conservación de energía?

R: El beneficio más significativo de un transformador amorfo es que el acero amorfo tiene una menor pérdida por histéresis. En otras palabras, los transformadores fabricados con este acero amorfo desperdician menos energía (en forma de calor) durante la magnetización y desmagnetización del núcleo.

P: ¿Cómo funciona el transformador de núcleo amorfo?

R: En un transformador, la pérdida sin carga está dominada por la pérdida del núcleo. Con un núcleo amorfo, esto puede ser entre un 70% y un 80% menor que con los materiales cristalinos tradicionales. La pérdida bajo carga pesada está dominada por la resistencia de los devanados de cobre y, por lo tanto, se denomina pérdida de cobre.

P: ¿Es un núcleo de ferrita sólo un imán?

R: Las ferritas que se utilizan en transformadores o núcleos electromagnéticos contienen compuestos de níquel, zinc y/o manganeso. Las ferritas blandas no son imanes permanentes. Tienen magnetismo (muy parecido al acero dulce), pero cuando se elimina el campo magnético, el magnetismo disminuye.

P: ¿Cuál es la estructura de un cristal amorfo?

R: Una estructura amorfa no tiene organización (no es una estructura cristalina) y la estructura atómica se parece a la de un líquido. Comúnmente, los materiales amorfos mencionados en el campo de la Ingeniería en Ciencia de Materiales son suelos amorfos a menos que se aclare lo contrario.

P: ¿Cuáles son ejemplos de elementos amorfos?

R: Algunos ejemplos de sólidos amorfos incluyen caucho, plástico y geles. El vidrio es un sólido amorfo muy importante que se elabora enfriando una mezcla de materiales de tal forma que no cristalice. A veces se hace referencia al vidrio como un líquido sobreenfriado, en lugar de un sólido.

P: ¿Por qué lo amorfo es mejor que lo cristalino?

R: La diferencia entre cristalino y amorfo se basa principalmente en la estructura. El primero tiene un punto de fusión agudo y es quebradizo. Los sólidos amorfos son más blandos y maleables que los cristalinos. Son anisotrópicos.

Somos fabricantes y proveedores profesionales de núcleos amorfos en China, especializados en brindar un servicio personalizado de alta calidad. Le damos una calurosa bienvenida a comprar núcleos amorfos fabricados en China aquí en nuestra fábrica.
