Núcleo de ferrita Mn Zn
Los materiales de ferrita de Sunbow se clasifican en los dos tipos siguientes;
Serie ZP: materiales centrales para diversos transformadores y bobinas de fuente de alimentación conmutada
Serie ZH: Materiales centrales para filtros de modo común y transformadores de impulsos utilizados en dispositivos de comunicación
Introducción de materiales:
Los materiales de ferrita de Sunbow se clasifican en los dos tipos siguientes;
Serie ZP: materiales centrales para diversos transformadores y bobinas de fuente de alimentación conmutada
Serie ZH: Materiales centrales para filtros de modo común y transformadores de impulsos utilizados en dispositivos de comunicación
Materiales estándar: serie ZP
La serie ZP es el material de potencia estándar de SUNBOW con baja pérdida de núcleo y alta densidad de flujo de saturación, y es adecuada para una amplia gama de transformadores y bobinas para fuente de alimentación conmutada. ZP40 es un material estándar con características superiores y radio de alto rendimiento y costo. ZP30 tiene mayor permeabilidad que ZP40 a temperatura ambiente y es adecuado para transformadores de modo conmutado y bobinas con frecuencia de trabajo inferior a 100 kHz.
SUNBOW ha desarrollado nuevos materiales con menor pérdida de núcleo y mayor densidad de flujo magnético, que satisface los últimos requisitos de la electrónica móvil y digital. La pérdida del núcleo del nuevo material ZP44 es aproximadamente un 25% menor que la del ZP40 estándar.
ZP22, ZP30 son materiales centrales de baja pérdida, principalmente se utilizan en frecuencia media (100 kHz).
Fuentes de alimentación conmutadas y transformador flyback.
Las características del material ZP95 pueden estar en un rango de temperatura relativamente amplio para maximizar el juego del transformador. Ahorra electricidad, peso ligero y miniaturización.
El material ZP9O se caracteriza por la densidad de flujo magnético de baja pérdida y alta saturación de "DC Bias" generada por las primeras características de "DC Bias" de la industria.
ZP50 Aplicado a la alta frecuencia de material de baja pérdida (300kHz 1MHz)
La serie ZH es un material de alta permeabilidad con µ (conforme a las regulaciones FCC, VDE, VCCI y para transformadores de interfaz (pules) de sistemas de redes de telecomunicaciones digitales. Con el bastante desarrollo del sistema de red, el transformador de transporte (pulsos) se ha convertido en una especie de indispensable componente.
ZH7 (μ i =7000) y ZH10 (μi=10000) son materiales estándar de alta permeabilidad de SUNBOW con características superiores y una alta relación costo-rendimiento, y adecuados para supresores de ruido de modo común con frecuencia inferior a 500 kHz.

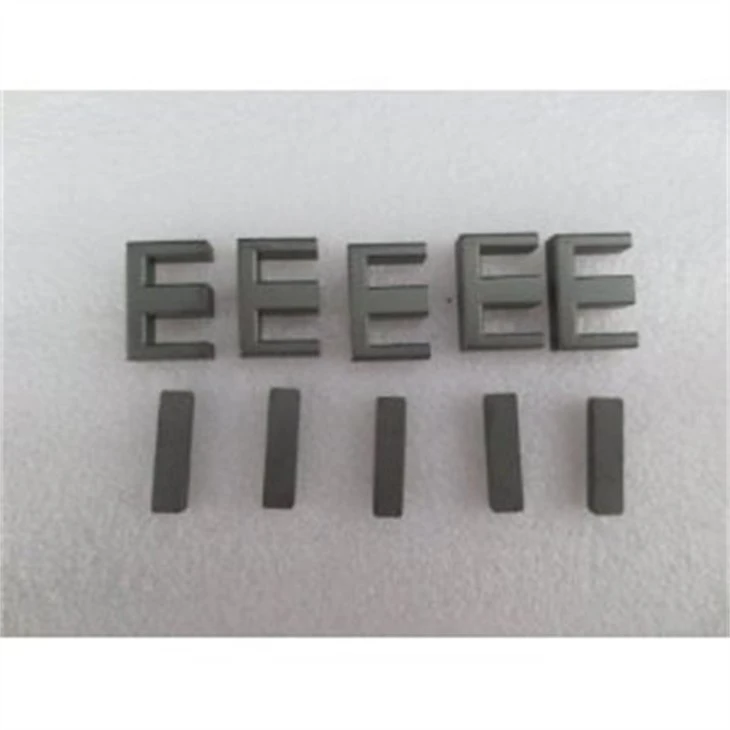

Núcleos de ferrita EI
|
Modelo |
Peso bruto |
Tamaño (mm) |
Modelo |
Parámetros válidos | |||||||||||
|
A |
Bmín |
C |
D |
E |
F |
I |
C1mm-1 |
Lemm |
Aemm2 |
Vemm3 |
|||||
|
EI22B |
10 |
22.0±0.6 |
15.6 |
5.7±0.3 |
5.7±0.3 |
11.0±0.3 |
15.0±0.3 |
4.0±0.3 |
EI22B |
1.12 |
42.3 |
37.8 |
1600.0 |
||
|
EI28 |
24.4 |
28.0±0.6 |
18.6 |
7.2±0.3 |
10.7±0.3 |
12.8±0.3 |
16.6±0.3 |
4.0±0.3 |
EI28B |
0.57 |
48.2 |
86.0 |
4145.0 |
||
|
EI30 |
34.6 |
30.0±0.5 |
19.6 |
10.7±0.3 |
10.7±0.3 |
16.4±0.3 |
21.2±0.3 |
5.0±0.3 |
EI30 |
0.54 |
57.7 |
106.1 |
6120.0 |
||
|
EI33 |
44 |
33.0±0.6 |
23.5 |
9.7±0.3 |
12.7±0.3 |
19.6±0.3 |
24.0±0.3 |
5.0±0.3 |
EI33 |
0.57 |
67.8 |
122.0 |
8274.2 |
||
|
EI34 |
44 |
33.9±0.6 |
25.0 |
9.7±0.3 |
12.5±0.3 |
19.7±0.3 |
24.1±0.3 |
5.0±0.3 |
EI34 |
0.60 |
69.5 |
114.0 |
7965.0 |
||
|
EI40 |
64.5 |
40.0±0.7 |
26.8 |
11.8±0.3 |
11.8±0.3 |
20.9±0.3 |
27.8±0.3 |
7.0±0.3 |
EI40 |
0.50 |
75.9 |
151.2 |
11481.9 |
||
|
EI40B |
64 |
40.0±0.7 |
26.8 |
11.7±0.3 |
11.7±0.3 |
21.3±0.3 |
27.3±0.3 |
6.5±0.3 |
EI40B |
0.54 |
77.5 |
143.0 |
11100.0 |
||
